如果有人問你：實驗室規劃設計最重要的是什么？相信答案是一致的，那就是安全。高校理化實驗室設計亦是如此，本文就從實驗室布局開始，圍繞實驗室通排風系統、補風系統 、水電氣配套、實驗室家具系統、實驗室三廢處理進行逐一討論，通過實驗室規劃設計保證實驗室安全。
高校理化檢測實驗室經常使用各種嚴酷的、腐蝕性的、有毒的或易燃的藥品或試劑。如果這些藥物或試劑的揮發性有害氣體不及時排放到室外，不僅會對實驗室人員的健康和安全造成極大危害，還會影響精密儀器的正常使用。因此，在實驗室設計之初，應充分考慮通風問題。
實驗室通風設備一般分為：全鋼通風柜、PP通風柜、萬向罩、原子吸收罩、桌面通風柜等，有機化學實驗室一般采用全鋼通風柜，無機化學實驗室一般采用PP通風柜和全鋼通風柜，萬向罩一般用于高性能液相實驗室、氣相實驗室和氣質實驗室，原子吸收罩一般用于原子吸收實驗室和原子熒光實驗室。化學品倉庫的通風系統應單獨設置。如有集中供氣系統，需設置獨立的防爆風機排氣系統。有機通風系統和無機通風系統應分開設置，避免相互影響，造成廢氣反應和爆炸。
二、實驗室補風系統
作用：由于長期從實驗室內部排出廢氣，如果不能從外部補風進實驗室內，則可能會造成實驗室內部負壓過大，從而造成危險。因此，為了保證實驗室內外的壓差平衡，有必要在實驗室內補充空氣，在實驗室內形成微負壓狀態，以確保實驗室的安全。
補風量的計算：根據實驗室的具體排風量及設定的負壓值來計算補風量，此處應注意，負壓值應根據相對相鄰房間、走廊或大氣設置。
補風量的計算公式為Lb=Lp-Ly，其中Lb為補風量，用立方米/每小時來表示；Lp為維持負壓所需風量（余風量），用立方米/每小時來表示；Ly可按負壓值與房間換氣次數的關系確定，也可按縫隙法來計算。高校理化實驗室設計找-廣東康合實驗技術有限公司
補風的方式：可采用自然補風。具體方法是將室外新風從負壓吸入室內，既能保證氣流的動態平衡和流向穩定，又能保證其始終處于負壓狀態。優點是不需要加裝補風機，可節省初期投資和運行成本；缺點是占地面積大，補充空氣無法加熱或冷卻。也可采用機械補風。具體做法為將室外新風經集中處理后通過補風機送入室內，應根據排氣系統確定是否配備定風量或變風量系統。優點是占地面積小，可補充風能進行加熱或制冷處理；缺點是操作成本高。
補風的地點：可在通風柜內選擇補風位置。優點是不需要加熱或冷卻處理，可以節省資源；缺點是會影響實驗者的實驗環境，影響操作過程中的穩定性，從而影響實驗者檢測數據的準確性。也可在房間內選擇補風位置。本實用新型的優點是不影響實驗人員的實驗環境、排氣柜表面的風速和柜內的氣流；缺點是補風需要進行加熱或冷卻處理，消耗大量能源，增加企業運營成本。
實驗室根據實驗室儀器功率的二倍設計，每個通風柜設置單獨的開關，實驗室照明系統分開設置。實驗室水路設計：中央實驗臺的兩端、通風柜配置鵝頸水池及PP水槽。實驗室供氣：集中供氣系統，根據需要配置氣瓶室、氣瓶柜、各種閥門及管道。實驗室地漏：化學實驗室用水較多，設置實驗室地漏。
四、實驗室三廢處理
化學實驗室通常會產生一些需要處理的有毒氣體、液體或廢渣，特別是一些劇毒物質。如果直接排放，可能會污染周圍的空氣和水源，造成環境污染，損害人體健康。因此，廢液、廢氣、廢渣必須經過一定的處理后才能排放。
廢氣的處理
產生少量有毒氣體的實驗室應在通風柜中進行，通過排風設備將少量毒氣排到室外。產生毒氣量較大的實驗室必須有吸收或處理裝置。如NO2、SO2、H2S、HF等可用導管通入堿溶液中，以使其大部分被吸收后排出，CO可點燃使其生成CO2。高校理化實驗室規劃
廢液的處理
含有GB8978《污水綜合排放標準》中第一類污染物（包括總汞、總鎘、總鉻、六價鉻總砷、總鉛、總銀、總鎳等）的廢液和含鋅、銅、錳等第二類污染物的廢液，應建立廢液桶，集中分別處理后排放（處理方法本程序“5廢液處理規程”）。單純含高濃度的酸堿廢液應建立統一的酸堿廢液桶，進行中和處理后稀釋排放。含高濃度有機物的廢液（主要有各種有機廢液如廢丙酮、廢甲醇、廢酒精、廢醋酸、廢油等）應建立貯液桶，集中貯存，桶滿后按規定焚燒處理。沒有被污染的分析剩余液體產品如HAc、液堿、H2SO4、HCl、甲醇等回送生產廠。其它一般廢液排放時用大量水稀釋。
廢渣的處理
分析檢測產生的一般廢渣（如紙屑、木屑、碎玻璃、廢塑料等）直接排入實驗室垃圾桶。廢液處理產生的沉淀物和其他危險固體廢物應移交指定的管理人員保管。廢液集中處理后的固體廢物應安全處置或作為危險品保管。

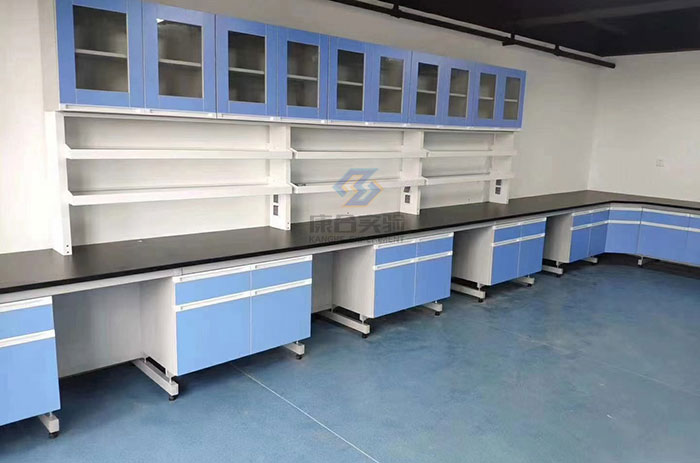

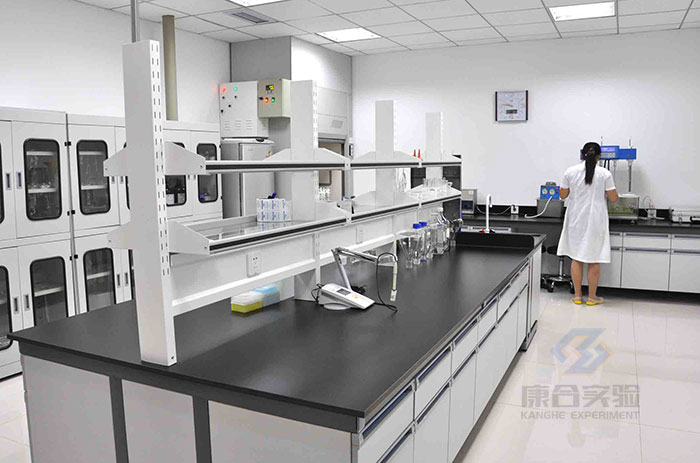

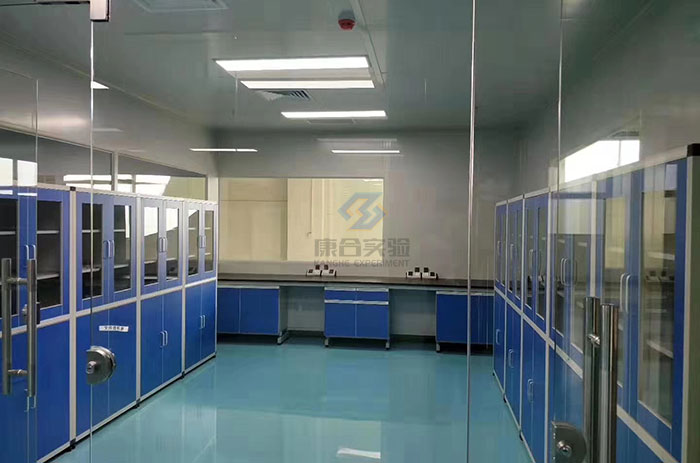

高校實驗室家具包括：更衣柜、中央實驗室臺、通風柜、藥品柜、試劑柜、器皿柜、水池臺、瀝水架、氣瓶柜、天平臺、高溫臺等。根據實驗室功能需要配置。
1.充分利用現有空間，充分發揮最大效果，使實驗室家具布局合理，符合實驗操作的規律，達到科學利用空間的最佳效果。
2.實驗室家具設計符合人體工程學，長、寬、高標準，符合人性化規劃理念。
3.實驗室家具規劃適用于工藝流程、作業線疏通、實驗作業通道暢通。
4.實驗室家具規劃不應遮擋光線、熱源等浪費電能。
5.實驗室家具應采用環保、阻燃、耐腐蝕、高強度的專業材料制成，并應經久耐用。
6.各專業實驗室應規劃不同類型的實驗家具，確保安全、經濟、實用。
